Quali sono le considerazioni da fare per la rettifica di inserti filettati in metallo duro con diversi profili di filettatura?
In qualità di fornitore di inserti filettati in metallo duro per la rettifica, ho potuto constatare in prima persona il ruolo fondamentale che questi componenti svolgono in varie operazioni di lavorazione. Diversi profili di filettatura richiedono considerazioni specifiche durante il processo di rettifica per garantire prestazioni e qualità ottimali. In questo blog approfondirò i fattori chiave da tenere a mente quando si rettificano inserti filettati in metallo duro con diversi profili di filettatura.
Comprensione dei profili thread
Prima di addentrarci nelle considerazioni sulla rettifica, è essenziale comprendere i diversi profili di filettatura comunemente utilizzati nell'industria. Alcuni dei profili di filettatura più diffusi includono filettature metriche, unificate, Acme e contrafforte. Ciascuno di questi profili ha caratteristiche uniche, come passo, angolo della filettatura e profondità, che influenzano direttamente il processo di rettifica.
Le filettature metriche sono ampiamente utilizzate in tutto il mondo e sono caratterizzate da un angolo di filettatura di 60 gradi. Le filettature unificate, d'altra parte, sono comunemente utilizzate negli Stati Uniti e hanno un angolo di filettatura simile di 60 gradi ma standard di passo e tolleranza diversi. Le filettature Acme presentano un angolo di filettatura di 29 gradi e vengono spesso utilizzate in applicazioni che richiedono un'elevata capacità di carico, come le viti di comando. Le filettature dei contrafforti hanno un profilo asimmetrico con un angolo di 45 gradi da un lato e un angolo di 10 gradi dall'altro, rendendole adatte per applicazioni in cui predominano le forze unidirezionali.
Selezione dei materiali
La scelta del materiale in metallo duro è fondamentale quando si rettificano inserti filettati. Il carburo è un materiale composito costituito da particelle di carburo di tungsteno tenute insieme da un legante metallico, tipicamente cobalto. Le proprietà del materiale in metallo duro, come durezza, tenacità e resistenza all'usura, dipendono dalla composizione delle particelle di metallo duro e dal contenuto di legante.
Per la rettifica di inserti filettati con diversi profili di filettatura, è importante selezionare una qualità di metallo duro adatta all'applicazione specifica. Ad esempio, nelle operazioni di lavorazione ad alta velocità, può essere preferibile una qualità di carburo a grana fine con elevata durezza e resistenza all'usura. D'altro canto, per applicazioni che richiedono elevata tenacità, una qualità di metallo duro a grana più grossa con un contenuto di legante più elevato può essere più adatta.
Inoltre, anche la finitura superficiale del materiale in metallo duro può influenzare il processo di rettifica. Una finitura superficiale più liscia può ridurre l'attrito e la generazione di calore durante la rettifica, con conseguente migliore durata dell'utensile e qualità della superficie. Pertanto, è importante garantire che il materiale in metallo duro abbia una finitura superficiale uniforme e di alta qualità prima della rettifica.
Selezione della mola
La scelta della mola è un altro fattore critico nel processo di rettifica. La mola è costituita da grani abrasivi legati tra loro da un materiale di matrice. Le proprietà della mola, come il tipo di abrasivo, la dimensione della grana, il tipo di legante e la durezza, possono influenzare in modo significativo le prestazioni di rettifica e la qualità dell'inserto filettato.
Quando si rettificano inserti filettati in metallo duro, vengono comunemente utilizzate mole diamantate grazie alla loro elevata durezza e resistenza all'usura. Il diamante è il materiale più duro conosciuto, il che lo rende ideale per la rettifica di materiali duri come il carburo. La dimensione della grana dell'abrasivo diamantato deve essere scelta in base alla finitura superficiale desiderata e alla velocità di asportazione del materiale. Una granulometria più fine risulterà in una finitura superficiale più liscia ma potrebbe avere un tasso di rimozione del materiale inferiore, mentre una granulometria più grossa avrà un tasso di rimozione del materiale più elevato ma potrebbe produrre una finitura superficiale più ruvida.
Anche il tipo di legante della mola gioca un ruolo importante nel processo di rettifica. Sono disponibili diversi tipi di materiali leganti, inclusi resina, metallo e legami vetrificati. Le mole con legante resinoide sono flessibili e hanno buone proprietà autoaffilanti, che le rendono adatte alla rettifica di profili di filettatura complessi. Le mole con legante metallico sono più rigide e hanno una maggiore resistenza all'usura, rendendole adatte per operazioni di rettifica di alta precisione. Le mole a legante vetrificato offrono un buon equilibrio tra durezza e porosità, rendendole adatte per un'ampia gamma di applicazioni di rettifica.
Parametri di macinazione
I parametri di rettifica, come velocità di rettifica, avanzamento e profondità di taglio, hanno un impatto significativo sul processo di rettifica e sulla qualità dell'inserto filettato. Questi parametri devono essere selezionati attentamente in base al profilo della filettatura, al materiale in metallo duro e alle caratteristiche della mola.
La velocità di rettifica si riferisce alla velocità periferica della mola. Una velocità di rettifica più elevata può aumentare la velocità di rimozione del materiale ma può anche generare più calore, il che può causare danni termici all'inserto in metallo duro. Pertanto, è importante selezionare una velocità di rettifica adeguata all'applicazione specifica. In generale, per la rettifica di inserti filettati con profili complessi o per ottenere un'elevata finitura superficiale si consiglia una velocità di rettifica inferiore.
La velocità di avanzamento si riferisce alla velocità con cui il pezzo viene alimentato nella mola. Una velocità di avanzamento più elevata può aumentare la produttività ma può anche comportare una finitura superficiale inferiore e un rischio maggiore di scheggiatura o rottura dell'inserto in metallo duro. Pertanto, è importante selezionare una velocità di avanzamento coerente con la velocità di rettifica e la profondità di taglio.
La profondità di taglio si riferisce allo spessore del materiale asportato in ogni passata della mola. Una profondità di taglio maggiore può aumentare la velocità di rimozione del materiale ma può anche richiedere più potenza e generare più calore. Pertanto, è importante selezionare una profondità di taglio adeguata alla mola e al materiale in metallo duro. In generale, per la rettifica di inserti filettati con profili complessi o per ottenere un'elevata finitura superficiale si consiglia una profondità di taglio inferiore.
Precisione del profilo della filettatura
Ottenere dimensioni precise del profilo della filettatura è fondamentale per le prestazioni dell'inserto filettato. Qualsiasi deviazione dal profilo della filettatura specificato può comportare uno scarso impegno della filettatura, una ridotta capacità di carico e una maggiore usura. Pertanto, è importante utilizzare attrezzature e tecniche di rettifica di precisione per garantire che le dimensioni del profilo della filettatura rientrino nella tolleranza richiesta.
Una delle sfide principali nella rettifica di inserti filettati con diversi profili di filettatura è mantenere l'angolo di filettatura corretto. L'angolo della filettatura è una dimensione critica che influisce sull'adattamento e sulla funzione della filettatura. Per garantire una rettifica precisa dell'angolo della filettatura, è importante utilizzare una mola con il profilo corretto e impostare accuratamente la rettificatrice. Inoltre, è importante utilizzare un dispositivo di misurazione, come un calibro per filettature o una macchina di misura a coordinate (CMM), per verificare l'angolo della filettatura durante il processo di rettifica.
Un altro aspetto importante della precisione del profilo della filettatura è il diametro primitivo. Il diametro primitivo è il diametro in cui la larghezza e lo spazio della filettatura sono uguali. Qualsiasi deviazione dal diametro primitivo specificato può comportare un adattamento e un funzionamento inadeguati della filettatura. Per garantire una rettifica precisa del diametro primitivo, è importante utilizzare una mola con il diametro corretto e controllare attentamente il processo di rettifica.
Finitura superficiale
La finitura superficiale dell'inserto filettato è un'altra considerazione importante. Una finitura superficiale liscia può ridurre l'attrito e l'usura, migliorare l'impegno della filettatura e migliorare le prestazioni complessive dell'inserto filettato. Per ottenere una buona finitura superficiale è importante utilizzare una mola a grana fine e ottimizzare i parametri di rettifica.
Oltre al processo di rettifica, anche le operazioni successive alla rettifica, come la lucidatura e il rivestimento, possono migliorare la finitura superficiale dell'inserto filettato. La lucidatura può rimuovere eventuali difetti superficiali e migliorare la levigatezza della superficie del filo. Il rivestimento può fornire una protezione aggiuntiva contro l'usura e la corrosione, migliorando ulteriormente le prestazioni e la durata dell'inserto filettato.
Controllo di qualità
Il controllo qualità è una parte essenziale del processo di macinazione. È importante implementare un sistema completo di controllo qualità per garantire che gli inserti filettati soddisfino le specifiche e gli standard richiesti. Ciò include l'ispezione delle materie prime, il monitoraggio del processo di rettifica e l'esecuzione di ispezioni finali degli inserti filettati finiti.
Durante il processo di rettifica, è importante utilizzare tecniche di ispezione durante il processo, come la misurazione durante il processo e l'ispezione ottica, per monitorare le dimensioni e la qualità della superficie dell'inserto filettato. Ciò può aiutare a rilevare tempestivamente eventuali deviazioni dai requisiti specificati e ad adottare azioni correttive per garantire che il prodotto finale soddisfi gli standard di qualità.
Una volta completato il processo di rettifica, gli inserti filettati finiti devono essere sottoposti a un'ispezione finale utilizzando una varietà di tecniche di misurazione, come macchine di misura a coordinate (CMM), calibri per filetti e tester di rugosità superficiale. Ciò può aiutare a verificare l'accuratezza del profilo della filettatura, della finitura superficiale e di altre dimensioni critiche.
Conclusione
La rettifica di inserti filettati in metallo duro con diversi profili di filettatura richiede un'attenta considerazione di diversi fattori, tra cui la selezione del materiale, la scelta della mola, i parametri di rettifica, la precisione del profilo della filettatura, la finitura superficiale e il controllo di qualità. Prestando attenzione a questi fattori e utilizzando le tecniche e le attrezzature giuste, è possibile produrre inserti filettati di alta qualità che soddisfano i requisiti specifici dell'applicazione.

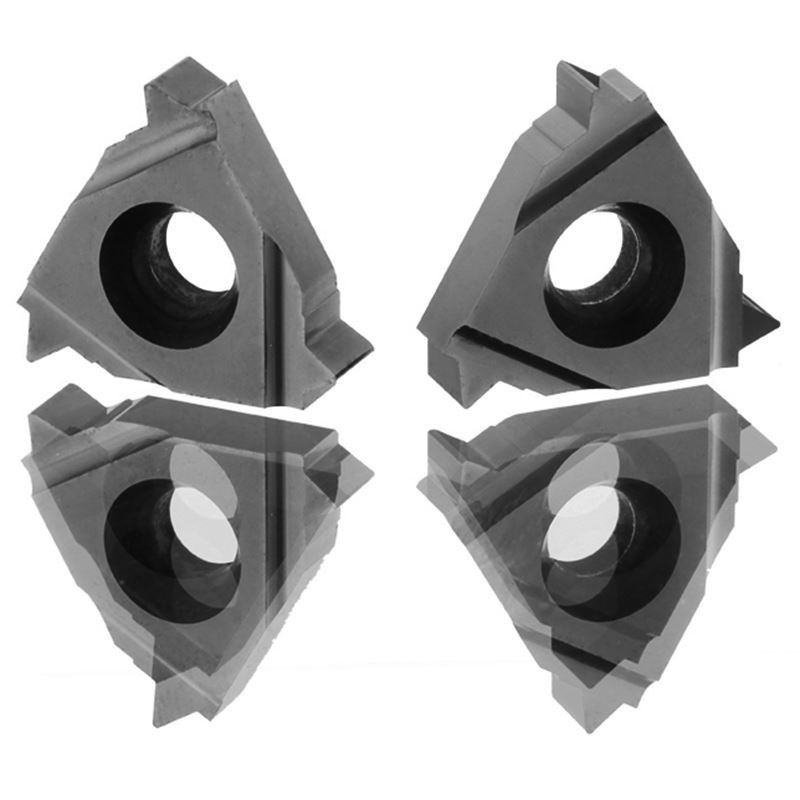

In qualità di fornitore diInserto filettato in carburo per rettifica, comprendiamo l'importanza di fornire ai nostri clienti prodotti di alta qualità adattati alle loro esigenze specifiche. Sia che tu stia cercandoInserto per filettatura in carburo di tungsteno CNCper la lavorazione ad alta velocità o inserti filettati per applicazioni pesanti, abbiamo la competenza e l'esperienza per soddisfare le vostre esigenze.
Se sei interessato a saperne di più sulla nostra rettifica di inserti filettati in metallo duro o desideri discutere la tua applicazione specifica, non esitare a contattarci. Il nostro team di esperti è sempre pronto ad assistervi e fornirvi le migliori soluzioni per le vostre esigenze di lavorazione.
Riferimenti
- Kalpakjian, S., & Schmid, SR (2009). Ingegneria e tecnologia della produzione. Pearson Prentice Hall.
- Trent, EM e Wright, PK (2000). Taglio dei metalli. Butterworth-Heinemann.
- Shaw, MC (2005). Principi di taglio dei metalli. Stampa dell'Università di Oxford.
